[GNS3] 네트워크 구축 실습 (5) - 여러 대의 라우터를 활용한 망, 동적 라우팅 no ip domain-lookip,ip default-gateway,access-list 10 permit ,ip nat inside source list 10 int fa 0/0 overload

안녕하세요.

오늘은 여러 대의 라우터를 활용한 망을 구축해보는 실습시간을 가져 보겠습니다.

우선 다음과 같이 만들어 주세요.





그리고 링크선을 연결해 줍니다.

---

이제 라우터1 에서 IP를 할당해 봅시다!



할당하기전 기본적인 명령어를 알아보겠습니다.



no ip domain-lookip : 도메인을 찾지 말라는 명령어이다. 명령어가 오타가 나면 라우터는 오타를 도메인이라고 생각하고 도메인 조회를 한다. 이것을 방지 하는 것이다.



ip default-gateway [주소] : 직접연결을 하지 않은 네트워크에 패킷을 설정된 주소로 보넵니다. 이것은 나중에 동적라우팅_OSPF을 할때 이용 됩니다.



access-list 10 permit [주소] : 10번 ACL번호를 사용하여 [주소]에서 오는 트래픽을 허용한다. 다른 네트워크에서 오는 트래픽은 기본적으로 거부 됩니다.



ip nat inside source list 10 int fa 0/0 overload :

ip nat inside : NAT내부 인터페이스 지정

source list 10 : NAT을 적용할 트래픽을 선택하는 ACL번호

int fa 0/0 : NAT와 연결된 인터페이스

overload : 내부 주소를 공인 주소로 다중 연결하는 오버로드NAT 활성화









라우터1에서 fa , s 2/0, s 2/1 주소를 할당한다.



라우터 1



이제 라우터2 설정 해보자









라우터 2



---

이제 라우터3이다.

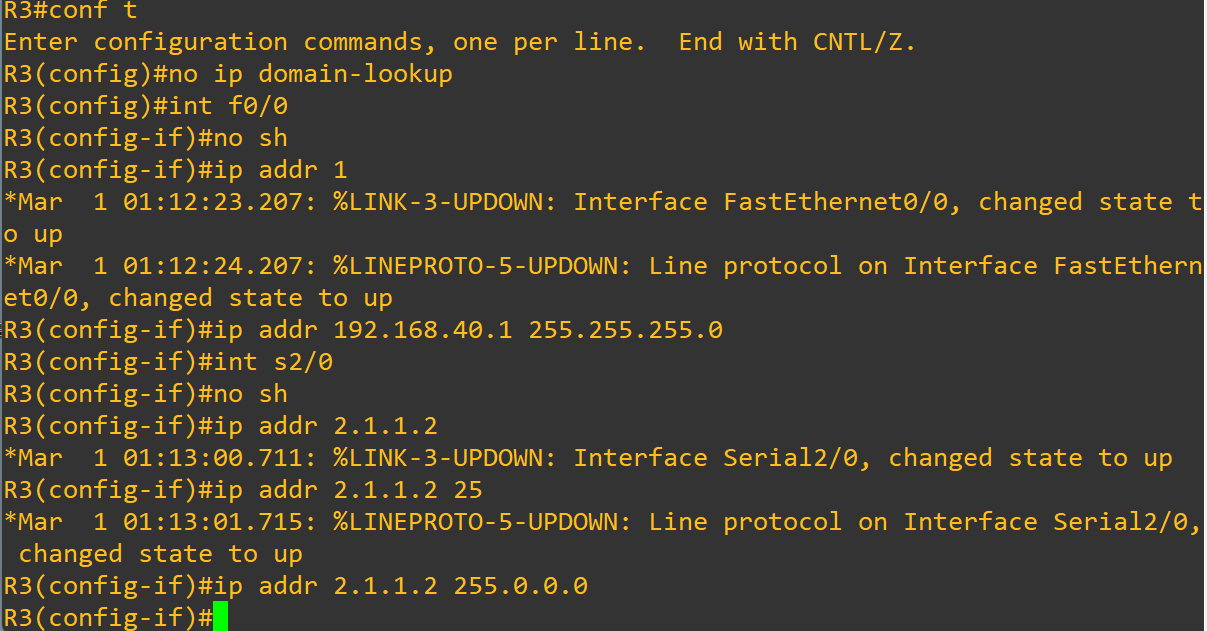

라우터3

---

라우터4 해보자





라우터 4





---



이제 라우터1에서 동적라우팅 OSPF를 설정해보자





router ospf 1 : ospf 고유 번호 설정

router-id 1.1.1.1

: 라우터의 고유 번호 설정1.1.1.1 와 2.1.1.1 로의 경로를 설정하고 area 0 으로 OSPF영역을 설정목적지를 192.168.0.2 로 설정









위 이미지에서 ospf 1 의 네트워크 주소가 area 0 으로 설정 되었다.

nat에서 들어오는 기본 gateway가 192.168.0.2이고 모든 패킷을 이 경로로 보넨다.

즉 라이터1에서 패킷을 저 경로로 보네는 것이다.

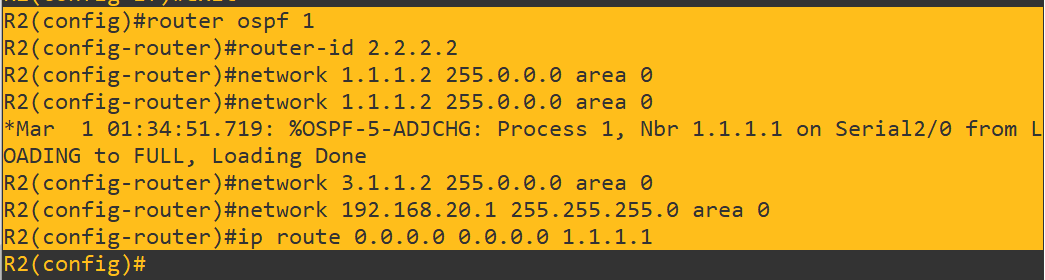

라우터2설정







나머지도 해준다











---



이제 각 pc에게도 ip주소를 할당한다.

이제 pc1에서 pc3에 핑을 보네자

좋았어

pc1에서 pc5로 trace











감사합니다.
